Tabletas gráficas, todo lo que debes de saber

No cabe duda que dibujar de manera tradicional tiene cierto romanticismo, encanto y mercado, el dibujo tradicional difícilmente morirá, pero las nuevas exigencias en el mercado de los dibujos, ilustraciones y arte actuales ha forzado a evolucionar a los artistas.

La adquisición de una tableta digitalizadora actualmente es indispensable si quieres expandirte a un mercado global, actualmente puedes vender o distribuir tu arte digitalmente desde cualquier parte del mundo de un extremo a otro, brindando una calidad y tamaños cumpliendo con los requerimientos de tu cliente.

Historia de las tabletas gráficas

El primer dispositivo de escritura electrónica fue el Teleautógrafo, patentado por el Ing. Elisha Gray en 1888. El precursor del fax. Este se componía de dos partes, emisor y receptor, en el emisor podías escribir tu mensaje y en el receptor reescribía el mensaje original.

Pero la primera tableta más parecida a lo que conocemos actualmente fue la “Stylator” en 1957 creada por Tom L. Diamond, capaz de reconocer y digitalizar la escritura hecha a mano.

Otra de las grandes precursoras contemporáneas y en muchas ocasiones considerada como la primera tableta gráfica fue la RAND, también conocida como la Grafacon (Graphic Converter) llegada en 1964. Esta tableta transmitía una señal electromagnética a través de una malla de cables debajo de su pad, este entramado recibía la señal del lápiz el cual era decodificado y daba lugar a las coordenadas que se representaban dentro del pad.

Un producto demasiado caro para la época, unos $18,000 dólares en su lanzamiento, unos $147,601.16 dólares aproximadamente, si tomamos en cuenta la inflación actual.

Para 1979 Apple también lanza su tableta digitalizadora, la Apple Graphic Tablet lanzada para la Apple II a un precio de $650 dólares siendo unos $2275.91 dólares actuales aproximadamente, pero fue un fracaso por su alto costo.

No fue hasta 1983 cuando las tabletas se volvieron más accesibles para el público, la KoalaPad por la compañía estadounidense Koala Technologies para la Apple II, TRS-80 Color Computer, la familia Atari de 8 bits y Commodore 64, así como para el IBM PC. por tan solo $89.90 dólares, unos $229.45 dólares actualmente. Podías dibujar con su lápiz óptico o con los dedos.

Tipos de tecnología

_{Fuente Wikipedia}

Tabletas pasivas

Las tabletas pasivas, fabricadas por Wacom, hacen uso de inducción electromagnética, donde la malla de alambres horizontal y vertical de la tableta operan tanto transmitiendo la señal como recibiéndola. Este cambio se efectúa aproximadamente cada 20 microsegundos.​ La tableta digitalizadora genera una señal electromagnética, que es recibida por el circuito resonante que se encuentra en el lápiz. Cuando la tableta cambia a modo de recepción, lee la señal generada por el lapicero; esta información, además de las coordenadas en que se encuentra puede incluir información sobre la presión, botones en el lápiz o el ángulo en algunas tabletas. (El lapicero incluye un circuito en su interior que proporciona esta información). Usando la señal electromagnética, la tableta puede localizar la posición del estilete sin que éste llegue a tocar la superficie. El lapicero no se alimenta con pilas sino que la energía se la suministra la rejilla de la tableta por el acoplamiento de la resonancia. Esta tecnología está patentada por la empresa Wacom, que no permite que los competidores la utilicen.

Tabletas activas

Las tabletas activas se diferencian de las anteriores en que el estilete contiene una batería o pila en su interior que genera y transmite la señal a la tableta. Por lo tanto son más grandes y pesan más que los anteriores. Por otra parte, eliminando la necesidad de alimentar al lápiz, la tableta puede escuchar la señal del lápiz constantemente, sin tener que alternar entre modo de recepción y transmisión constantemente, lo que conlleva un menor jitter o retardo.

Características y especificaciones

Precisión en una tableta gráfica

La precisión en una tableta gráfica quiere decir que cuando el lápiz toca un punto sobre la tableta gráfica este debe corresponder a un punto en la pantalla del monitor, esto se realiza mediante el mapeo que realiza el driver correspondiente.

La precisión con la que se representa el píxel en la pantalla depende de la integración del lápiz con la tableta y es ahí donde existe este error de precisión que suele ser de entre +-0.1/ 0.3 mm de radio de error, pero que es prácticamente imperceptible si tomamos en cuenta que la punta del lápiz es más gruesa y tenemos adecuadamente calibrada nuestra tableta con el driver. Si tienes algún problema de este tipo, calibra nuevamente tu tableta o si es necesario reinstala el driver y calibra nuevamente.

RPS o los PPS, precisión y tasa de refresco en tabletas gráficas

La tasa de refresco, tasa de refrescamiento o RPS, PPS “reportes por segundo” o “puntos por segundo” es el número de veces por segundo que se actualiza la tableta para saber la posición del lápiz sobre ella.

Por ejemplo, si tu tableta tiene 266 PPS, quiere decir que actualiza 266 veces por segundo la posición del lápiz sobre la tableta. A mayor sea esta cifra, más fluidez y menos errores habrá en las líneas de dibujo.

Efecto parallax en las tabletas gráficas

El efecto parallax es cuando el puntero no está exactamente debajo de la punta del lápiz, esto se debe a la forma en que están construidas las tabletas monitor, ya que sobre la pantalla a cierta distancia por encima se coloca un panel de vidrio donde van los sensores electromagnéticos, esto hace que a la vista no haya una colocación exacta de la punta del lápiz y el cursor. Las tabletas más actuales tienen este vidrio más cerca de la pantalla, esto hace que el efecto parallax sea aún menor.

Para corregir esto de alguna forma el driver es el encargado de solventar a través de la calibración este problema.

LPI en una tableta gráfica

“Líneas Por Pulgada” o LPI (lines per inchen) una tableta gráfica nos dice el número de líneas tanto horizontal como vertical de reconocimiento que tiene nuestra tableta en un cuadrado de una pulgada cuadrada. Indica cuántas posiciones distintas puede distinguir la tableta gráfica en una pulgada de su superficie activa.

Niveles de presión NDP

La sensibilidad de niveles de presión NDP en una tableta es la capacidad que tiene de percibir la fuerza que aplicamos a la hora de trazar o dibujar. Entre más NDP mejor será la tableta para representar lo que intentamos hacer, además que dependiendo la configuración del pincel podemos variar el grosor de la línea e incluso la opacidad de la misma.

En la familia Wacom estos niveles de presión van desde los 2048 (One by Wacom) hasta los 8192 para la gran mayoría de sus productos, que viene siendo el estándar en la industria.

Sensibilidad a la inclinación del lápiz

Esta es la capacidad que tiene la tableta de percibir la inclinación del lápiz a la hora de trazar en ella. Esto hace que la experiencia de trabajar en el entorno digital sea lo más parecido a la realidad, por ejemplo el poder sombrear como lo haríamos con un lápiz real, de igual forma se pueden lograr líneas más delgadas con esta misma inclinación.

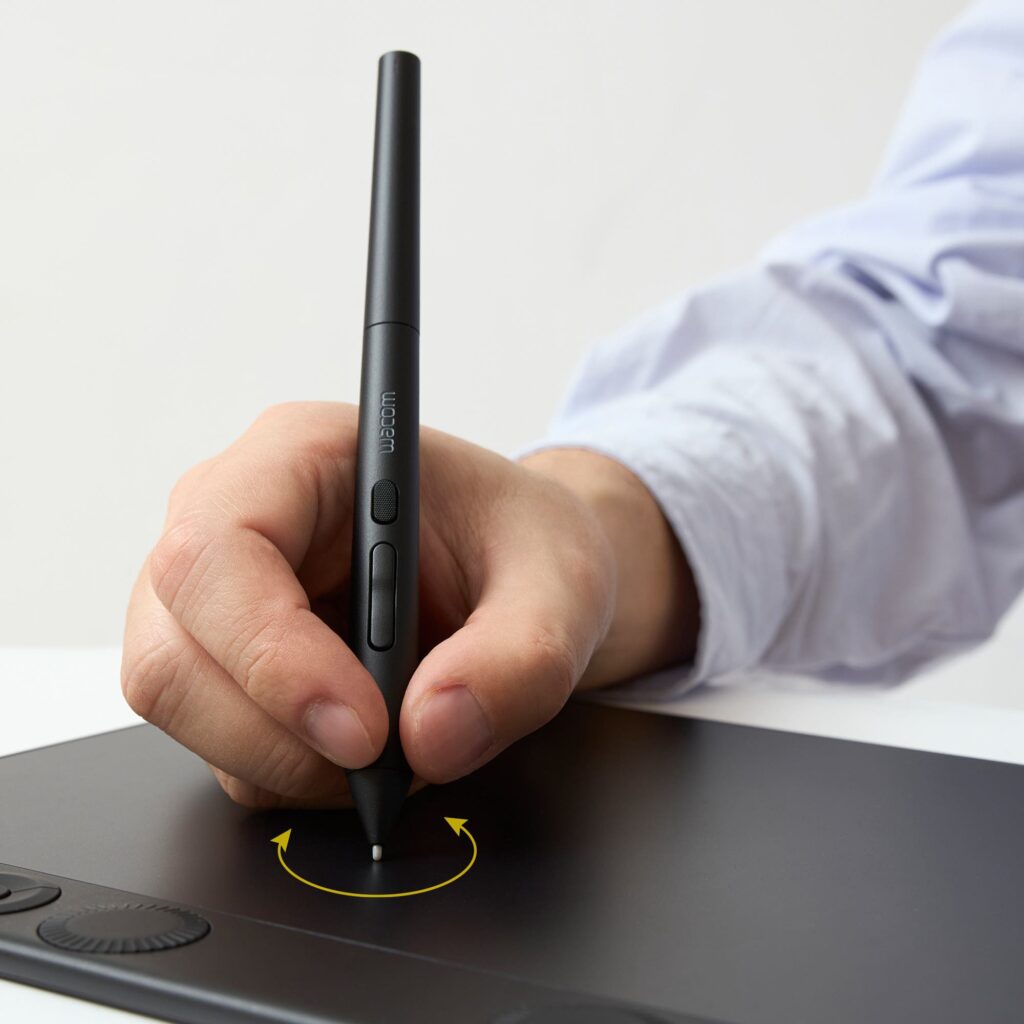

Sensibilidad a la rotación del lápiz

Esta es la capacidad que tiene la tableta de captar la rotación que le damos al lápiz, la cual va de 0 – 360 °, esta función la podemos ver en el lápiz Art Pen de Wacom. Dentro de la familia de Wacom el lápiz Art Pen permite esta funcionalidad y es compatible con: Intuos Pro, Intuos5 (todos los modelos), Intuos4 (todos los modelos), Cintiq 21UX (DTK2100), Cintiq 24HD, Cintiq 24HD touch, Cintiq 22HD, Cintiq 22HD touch, Cintiq 13HD, Cintiq Companion y Cintiq Companion Hybrid.

Especificaciones a tomar en cuenta a la hora de comprar tabletas digitalizadoras

Tabletas actuales 2021

Actualmente Wacom fundada en 1983 en Ageo, Prefectura de Saitama, Japón, con su tecnología patentada, es la compañía más importante produciendo tabletas gráficas y es la que nos servirá de referencia para mostrarte los distintos modelos que existen ahora.

Existen varios tipos de tabletas gráficas en el mercado para pasar al maravilloso mundo del arte digital.

• Tipo pizarra o pen tablets

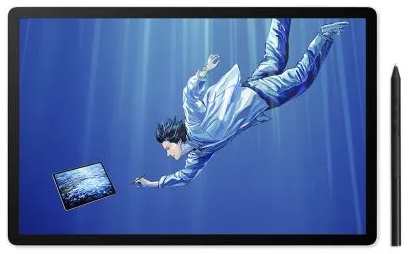

• Tabletas monitor

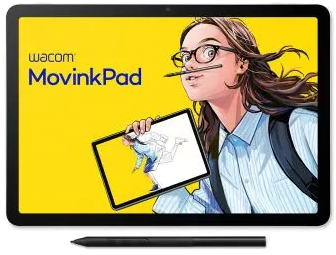

• Computadoras interactivas

Cada una con sus respectivas características y enfocadas para cada tipo de ilustrador, diseñador o artista digital.

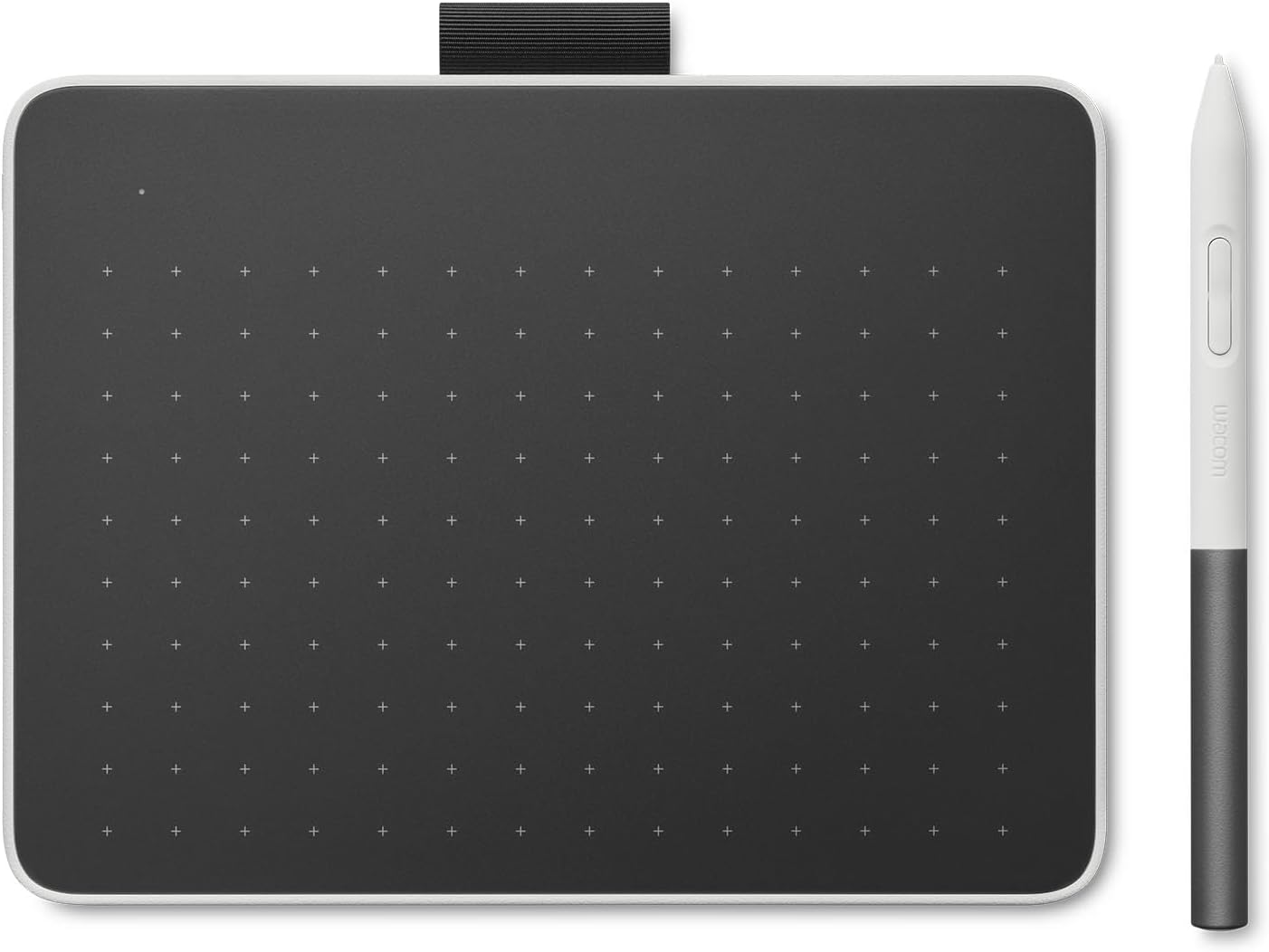

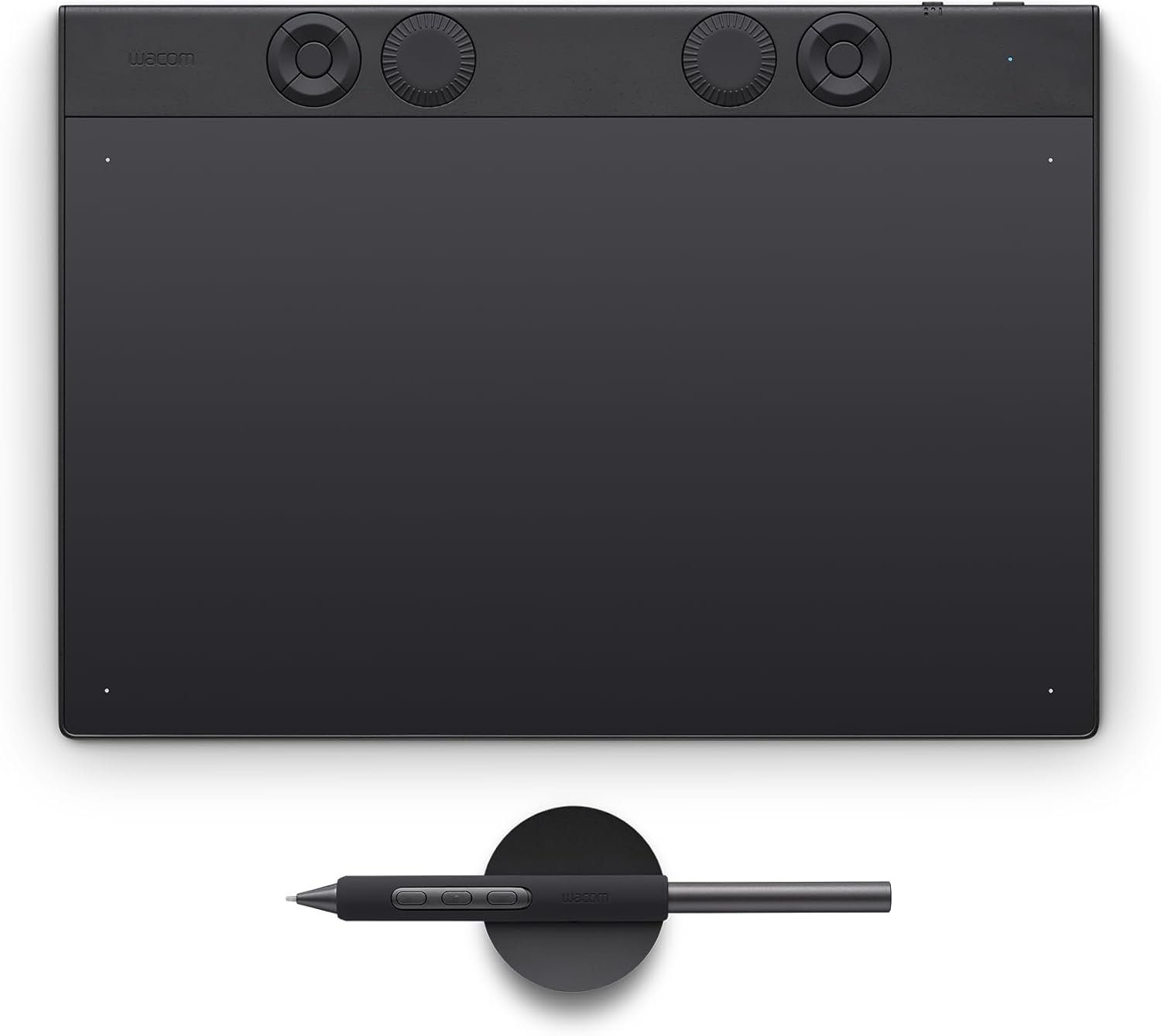

Tabletas de pizarra o pen tablets

Este tipo de tableta, tienen un pad que es su área de dibujo, una de las grandes ventajas que tienen este tipo de tabletas es que te permiten tener una mejor postura a la hora de trabajar, ya que, lo que estás dibujando lo ves en tu monitor de computadora al frente tuyo a una altura adecuada. La curva de adaptación que tiene esta forma de trabajo es un poco más larga de lo que es en una tableta con monitor integrado, pero déjame decirte que muchos cómics famosos y complicados se han hecho en este tipo de herramientas.

Conectividad

Estas tabletas son muy versátiles y fáciles de conectar, solo cuentan con un cable USB, a través de él reciben la alimentación necesaria y mandan sus datos. También existen versiones Bluetooth®, con su batería recargable incorporada.

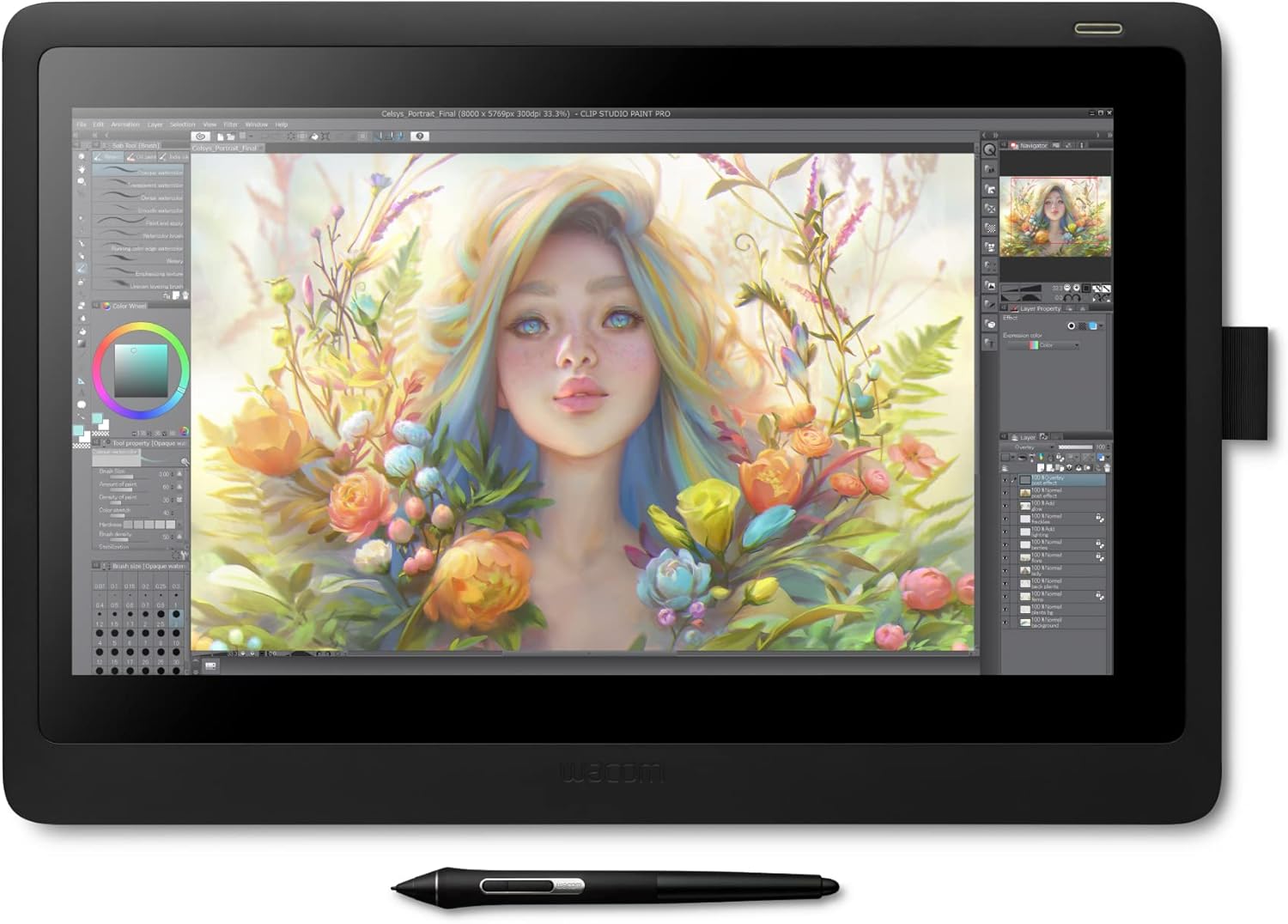

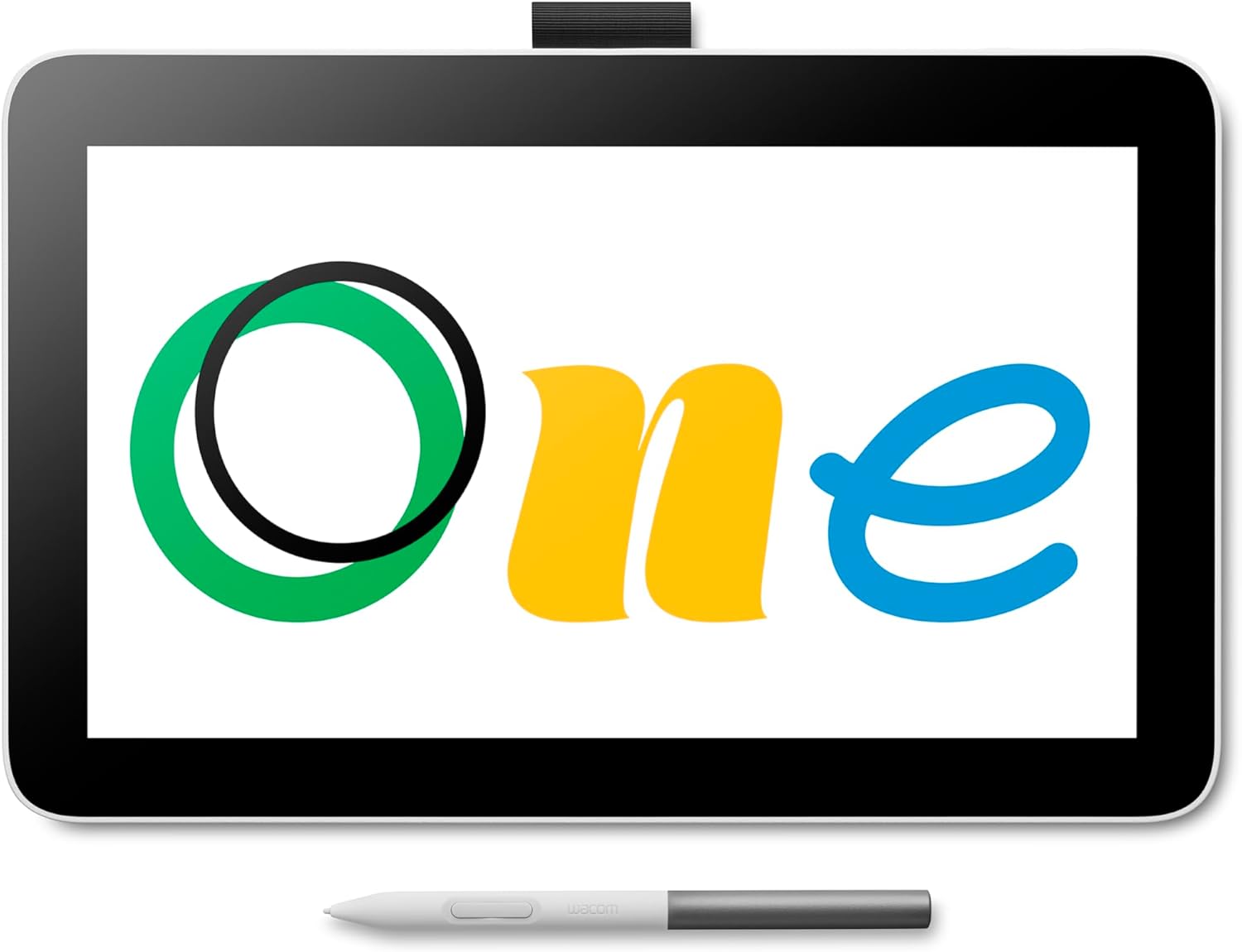

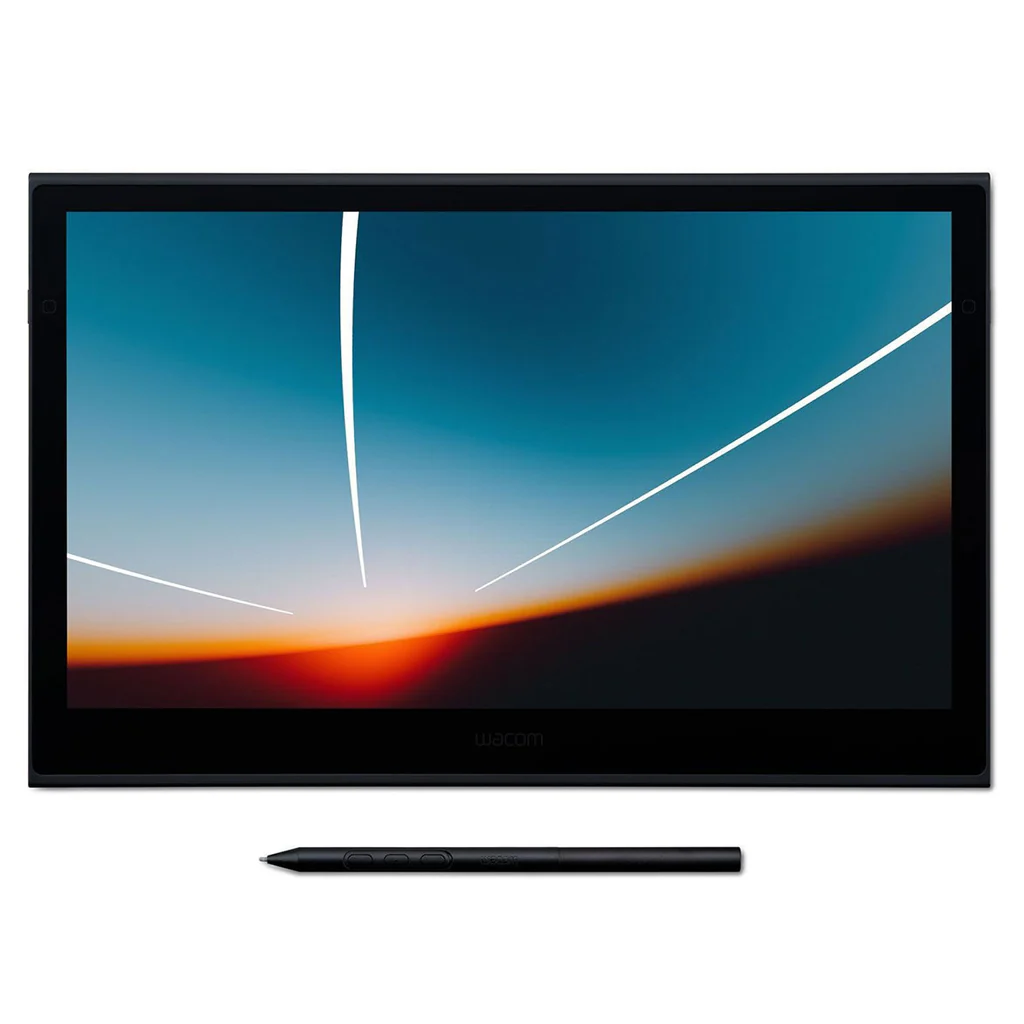

Tabletas monitor

Las tabletas monitos cuentan con una pantalla donde podemos interactuar y dibujar libremente, como lo haríamos con una hoja de papel, su curva de adaptación es más rápida que con las tabletas de pizarra, ya que se interactúa directamente con lo que estamos dibujando.

Les recomiendo tener una altura e inclinación adecuada para estas tabletas para no sufrir ningún tipo de lesión, ya sea en el cuello o la muñeca, ya que pasamos largas horas de trabajo frente a estas increíbles herramientas

Concentrado de TODOS los modelos de tabletas Wacom

Te comparto un archivo PDF que es un concentrado de todos los modelos y especificaciones de las tabletas Wacom.

La combinación perfecta con CLIP STUDIO PAINT

Y que sería una de estas herramientas sin su complemento perfecto, CLIP STUDIO PAINT, es el complemento que le exprimirá todo el jugo y poder a tu fabulosa y flamante tableta gráfica. La gran mayoría de los productos Wacom incluyen una licencia de CLIP STUDIO PAINT DEBUT o PRO.
